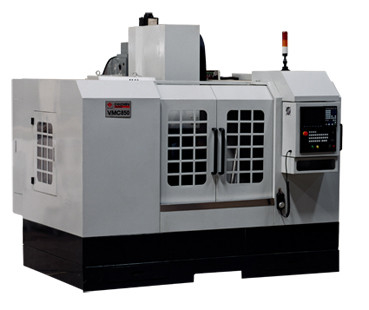

CNC συστημάτων FANUC 380V κάθετη κεντρική υψηλή ταχύτητα VMC850 κατεργασίας με την κινητή ρόδα χεριών
Κινητό χεριών κέντρο μηχανών ροδών FANUC κάθετο CNC με τους άξονες Χ/Υ/Ζ
Κάθετο ταιριάζοντας με κέντρο VMC850/VMC1060/VMC1360
Χαρακτηριστικά γνωρίσματα:
1. Ο ισχυρός άκαμπτος πετώντας χάλυβας χρήσης, άξονες X/Y/Z παρέχεται τους ορθογώνιους τρόπους οδηγών από την πλαστική αυτοκόλλητη ετικέττα, μέση συχνότητα που αποσβήνουν και ακριβώς που ξύνουν.
2. Άξονας από την Ταϊβάν με τη υψηλή ταχύτητα και την ακρίβεια.
3. Εισαγόμενο ρουλεμάν με υψηλό .precision.
4. Σύστημα ψυκτικού μέσου που εξοπλίζεται με την αντλία της μεγάλης ροής και την υψηλή αντλία ανελκυστήρων για να ασφαλίσει αρκετοί κάτω από την κοπή υψηλής ταχύτητας.
Γρήγορες λεπτομέρειες
| Όρος: |
Νέος
|
Θέση προέλευσης: |
Anhui, Κίνα (ηπειρωτική χώρα)
|
Εμπορικό σήμα: |
Αετός
|
| Πρότυπος αριθμός: |
VMC850/1060/1360
|
Τύπος: |
Κάθετος
|
CNC ή όχι: |
CNC
|
| Τάση: |
380V
|
Δύναμη (KW): |
7.5-15KW
|
Διάσταση (L*W*H): |
|
| Βάρος: |
5500-8500kgs
|
Πιστοποίηση: |
CE
|
Εξουσιοδότηση: |
ένα έτος
|
Κύριες παράμετρος και προδιαγραφές:
| ΠΡΟΔΙΑΓΡΑΦΗ |
|
|
|
| ΣΤΟΙΧΕΙΟ |
VMC850 |
VMC1060 |
VMC1360 |
| |
|
|
|
| Ταξίδι Χ-άξονα |
800mm |
1000mm |
1300mm |
| Ταξίδι Υ-άξονα |
500mm |
600mm |
600mm |
| Ταξίδι ζ-άξονα |
500mm |
680mm |
600mm |
| Απόσταση από τη μύτη αξόνων στη worktable επιφάνεια |
106655mm |
180780mm |
180780mm |
| Απόσταση από το κέντρο αξόνων στην επιφάνεια του κριού στηλών |
550mm |
600mm |
650mm |
| Αυλάκωση Τ (πλάτος Χ No.x.space) |
18×3 x150 |
18×3 x120 |
18×3 x120 |
| Μέγεθος Worktable |
500×1050mm |
600×1300mm |
600×1500mm |
| Max.loading worktable |
600Kg |
800Kg |
800Kg |
| Δύναμη της μηχανής αξόνων |
7.5/11KW |
7.5/11KW (11/15KW) |
11 /15KW |
| Ταχύτητα αξόνων |
608000rpm |
60-8000rmp |
60- 7000(6000) περιστροφή/λεπτό |
| Κωνικότητα αξόνων |
BT40 |
BT40 |
BT40 (BT50) |
| Ρουλεμάν αξόνων |
P4 |
P4 |
P4 |
| Γρήγορη εγκάρσια ταχύτητα 3 αξόνων |
Χ το /Y 18m/min |
Χ το /Y 18m/min |
Χ το /Y 18m/min |
| Ζ 15m/min |
Ζ 15m/min |
Ζ 15m/min |
| Τέμνον ποσοστό τροφών |
15000mm/min |
15000mm/min |
15000mm/min |
| X/Y βίδα σφαιρών άξονα (διάμετρος Χ διάστημα) |
40mm X 10mm |
40mm X 10mm |
40mm x10mm |
| Βίδα σφαιρών άξονα Ζ (διάμετρος Χ διάστημα) |
40mm X 10mm |
40mm X 10mm |
40mm X 10mm |
| Min.set μονάδα & κινούμενη μονάδα |
0.001mm |
0.001mm |
0.001mm |
| Τύπος ATC |
Να επιπλεύσει/χειριστής αξόνων |
Να επιπλεύσει/χειριστής αξόνων |
Να επιπλεύσει/χειριστής αξόνων |
| Χρόνος της αυτόματης αλλαγής εργαλείων (πλησίον) |
7/3.5s |
7/3.5s |
7/3.5s |
| Ικανότητα ATC |
16/24pcs |
20/24pcs |
20/24pcs |
| Max.dia.of βάρος Χ εργαλείων (πλησίον) Χ μήκος |
80mm x7kgs x300mm |
80mm x7kgs x300mm |
80mm x7kgs x300mm |
| Ακρίβεια προσδιορισμού θέσης (300mm) |
±0.005mm |
±0.005 |
±0.005 |
| Ακρίβεια επανάληψης (300mm) |
±0.003mm |
±0.003 |
±0.003 |
| Βάρος μηχανών |
5500kg |
7500kg |
8500kg |
| Πίεση αέρα |
6kg/cm2 |
6kg/cm2 |
6kg.cm2 |
| Δύναμη της ψύξης της αντλίας για την κοπή |
370W |
370W |
370W |
| Ικανότητα δύναμης |
15KVA |
20KVA |
20KVA |
| Γενικό μέγεθος (LxWxH) |
2800×2300×2600mm |
3400×2750×2800mm |
3750×2800×2800mm |
| Σύστημα ελέγχου |
SIEMENS828D, GSK218M,
MITSUBISHI, FANUC
|
SIEMENS828D, GSK218M,
MITSUBISHI, FANUC
|
SIEMENS828D, GSK218M,
MITSUBISHI, FANUC
|
Τυποποιημένα εξαρτήματα:
1. Φως συναγερμών,
2. Τηλεσκοπική κάλυψη προστασίας.
3. Αυτόματη λίπανση για guideway.
4. Συσκευή αέρας-χτυπήματος αξόνων.
5. Κινητή ρόδα χεριών.
6. Βίδα ρύθμισης επιπέδων και μαξιλάρι.
7.Tool κιβώτιο και εγχειρίδιο λειτουργίας.
8. Φορητή συσκευή ριπής αέρα.
9. RS232 διεπαφή.
Προαιρετικά εξαρτήματα:
1. Ελαιοψυκτήρας αξόνων.
2. ATC χειριστών.
3. Ξεπλένοντας τσιπ,
4. Ο 4ος άξονας περιστροφικός,
5. Μεταφορέας τσιπ.
6. Σύστημα της Mitsubishi, σύστημα FANUC και σύστημα της ΤΑΪΒΆΝ SYNTEC.
Πλεονέκτημα:
1. Επαγγελματικός κάνετε VMC σειρά για χρόνια και έχει μια πλούσια εμπειρία.
2. Καλή ομάδα σχέσης για τη μελέτη και την ανάπτυξη.
3. Καλή φήμη από τον πελάτη στον κόσμο.
